Дюймы, DN и наружный диаметр трубы: как выбрать инструмент без ошибки
«Труба полдюйма, а штангенциркуль показывает 21 миллиметр. Что-то не так?» С трубой всё может быть в порядке. Просто дюйм в обозначении трубного размера — не результат измерения её наружного диаметра. Из-за этой путаницы легко заказать не те плашки, ролики или труборез.
Когда мы подбираем оборудование HONGLI, просим назвать не один «диаметр», а три вещи: как труба обозначена в проекте, какой у неё фактический наружный диаметр и какая толщина стенки. Для резьбы добавляется четвёртая — её тип. Разберём на привычных российских трубах, зачем нужны все эти данные.
Почему 1/2″ — это не 12,7 мм на штангенциркуле
Обычный дюйм действительно равен 25,4 мм, а половина дюйма — 12,7 мм. Но надпись 1/2″ на трубном изделии обозначает размерный ряд. У стальной водогазопроводной трубы с условным проходом 15 мм наружный диаметр по ГОСТ 3262-75 — 21,3 мм. В разговоре такую трубу обычно и называют «полдюймовой».
DN 15 — тоже обозначение размера, а не обещание, что штангенциркуль покажет внутри ровно 15 мм. Как поясняет ISO 6708, число после DN служит для обозначения номинального размера и не является измеряемой величиной. Реальный внутренний диаметр зависит от наружного диаметра и стенки.
Например, у трубы с наружным диаметром 21,3 мм и стенкой 2,8 мм расчётный внутренний диаметр составляет 15,7 мм: 21,3 − 2 × 2,8. Если стенка 3,2 мм, получится 14,9 мм. Это расчёт по номинальным размерам без учёта допусков; смысл примера в том, что обозначение остаётся прежним, а проход меняется.
Таблица для стальных водогазопроводных труб
Ниже — распространённые размеры труб по ГОСТ 3262-75. Таблица помогает расшифровать маркировку, но её нельзя автоматически переносить на медные, полимерные, нержавеющие или стальные трубы другого стандарта.
| Как обычно называют трубу | Условный проход | Наружный диаметр по ГОСТ 3262-75 |
|---|---|---|
| 1/2″ | 15 мм | 21,3 мм |
| 3/4″ | 20 мм | 26,8 мм |
| 1″ | 25 мм | 33,5 мм |
| 1 1/4″ | 32 мм | 42,3 мм |
| 2″ | 50 мм | 60,0 мм |
Здесь 1/2″, DN 15 и 21,3 мм относятся к одному типоразмеру трубы, но отвечают на разные вопросы. Дюймовое название и DN помогают найти размерный ряд. Наружный диаметр нужен там, где инструмент охватывает трубу или обрабатывает её снаружи.
Какой размер нужен для разных операций
| Задача | С чего начинаем подбор | Что проверяем дополнительно |
|---|---|---|
| Нарезать трубную резьбу | Номинальный дюймовый размер и обозначение резьбы | Наружный диаметр и стандарт трубы, толщину стенки, модель головки и подходящие плашки |
| Отрезать трубу | Фактический наружный диаметр | Материал, стенку, место для работы и возможности режущего элемента |
| Накатать желобок | Стандарт трубы и фактический наружный диаметр | Толщину стенки, допустимый диапазон станка и нужный комплект роликов |
| Установить трубу в тиски или опору | Наружный диаметр | Массу и длину заготовки, допустимую нагрузку |

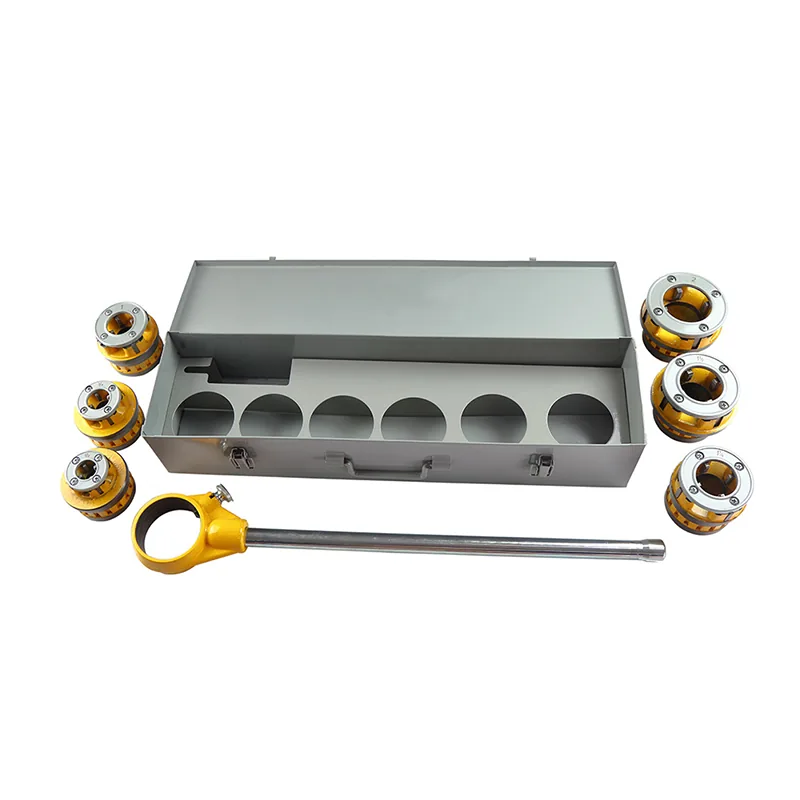

Для резьбонарезных станков HONGLI и клуппов рабочий диапазон часто указан в дюймах: например, 1/2–2″. Это диапазон типоразмеров трубной резьбы, а не зажим для заготовок от 12,7 до 50,8 мм снаружи. При выборе плашек важно знать и размер, и стандарт резьбы — BSPP, BSPT или другой предусмотренный соединением. Одного замера трубы здесь мало.
С труборезом HONGLI ситуация иная: режущий механизм должен физически охватить заготовку. Поэтому мы сверяем измеренный наружный диаметр с рабочим диапазоном конкретного инструмента, а затем смотрим материал и стенку. Упоминание «труба 1/2″» помогает понять задачу, но само по себе не заменяет замер.
Для желобонакатчика HONGLI дюймовый типоразмер тоже удобен как ориентир, но окончательный подбор делаем по стандарту трубы, её наружному диаметру и стенке. Ролики должны подходить к этой трубе и требуемому соединению. Если на объекте смешаны трубы разных стандартов, одинаковая привычная «двойка» в заявке ещё не гарантирует одинаковые наружные размеры и подходящую оснастку.
Что измерить перед заказом
- Найдите маркировку или спецификацию трубы. Запишите стандарт, материал и обозначенный размер. Если данных нет, скажите нам об этом прямо: по одному замеру не всегда можно определить стандарт.
- Измерьте наружный диаметр по неповреждённому участку. Не меряйте по резьбе, заусенцу, сильной коррозии или толстому покрытию. На небольших трубах удобен штангенциркуль; на крупных — подходящий измерительный инструмент.
- Уточните стенку. Возьмите её из документации или измерьте на доступном чистом торце. Внутренний проход на глаз не определит, выдержит ли труба нужную операцию.
- Назовите операцию и соединение. Для резьбы сообщите её обозначение; для желобка — требования соединения и тип трубы. Тогда мы подберём станок и оснастку под реальную работу, а не по одному слову «полдюйма».
Если у вас в заявке одновременно встречаются DN, дюймы и миллиметры, это нормально. Просто не переводите их друг в друга обычным умножением на 25,4. Пришлите нам обозначение трубы, её наружный диаметр, стенку и перечень работ — поможем выбрать подходящее оборудование HONGLI без лишних проб на объекте.
