Как проверить накатанный желобок с помощью пи-ленты
Желобок может выглядеть ровным, а муфта при сборке все равно сядет неправильно. Внешний осмотр не заменяет измерение: после пробной накатки нужно проверить диаметр по дну желобка. Для этой задачи используют π-ленту — измерительную ленту, рассчитанную на определение диаметра трубы по охвату. Она помогает быстро проверить результат без попыток подвести штангенциркуль к противоположным точкам на большой трубе.
Что именно показывает π-лента
При накатке верхний ролик формирует кольцевой желобок. Контрольный размер — наружный диаметр трубы в самой глубокой части желобка, а не диаметр гладкой поверхности рядом с ним. π-лента охватывает трубу по окружности и показывает соответствующий диаметр. Если лента имеет только шкалу длины окружности, результат переводят в диаметр по инструкции к самой ленте; не всякая обычная рулетка подходит для такого измерения.
Этот размер часто называют диаметром желобка. Он связан с глубиной накатки, но это не одно и то же. По одному показанию ленты нельзя оценить ширину желобка, расстояние от торца трубы до его края, состояние уплотнительной поверхности или расширение торца. Для полной проверки соединения эти параметры контролируют отдельно по требованиям производителя муфты.
Где и как расположить ленту
Измеряйте только после остановки станка. Очистите желобок от загрязнений и убедитесь, что на ленте нет заломов. Уложите ее по окружности на дно желобка: она не должна заходить на боковые стенки или лежать на необработанной поверхности трубы. Сведите концы ленты с натяжением, которое предусмотрено для данного измерительного инструмента, и считайте показание без перекоса.
Если ширина ленты больше доступной плоской части желобка, она может опереться на края и показать неверный размер. В таком случае нужен подходящий инструмент для данного профиля, а не более сильное натяжение.
Повторите измерение, чтобы исключить ошибку укладки. Если показания заметно различаются при повторении, проверьте чистоту желобка, положение ленты и равномерность накатки. Для первых труб новой партии полезно записывать результат рядом с размером трубы и настройкой станка: это упрощает контроль серии.
С чем сравнивать результат
Нужный диаметр и допуск задаются конкретной соединительной системой с учетом наружного диаметра и материала трубы. Сравнивайте показание с таблицей производителя применяемой муфты. Не переносите значения из другой системы соединения только потому, что номинальный размер трубы совпадает.

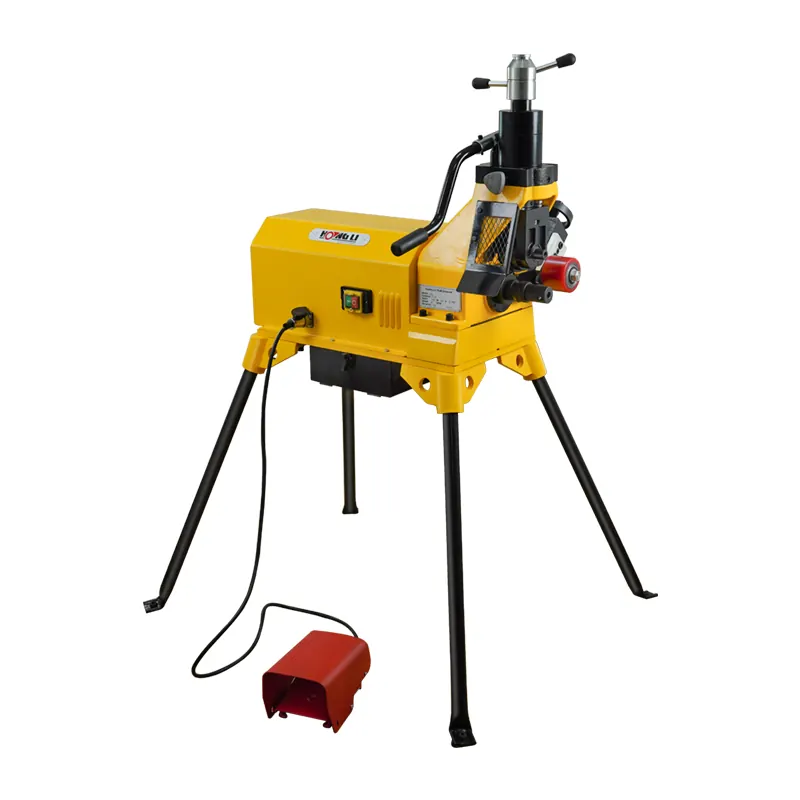

Если измеренный диаметр больше требуемого, желобок может оказаться недостаточно глубоким; если меньше — чрезмерно глубоким. В обоих случаях сначала сверяют настройку станка и делают новую пробную накатку. Способ корректировки ограничителя зависит от модели желобонакатчика HONGLI, поэтому направление и величину регулировки берут из его руководства. Готовую трубу с размером вне допуска не отправляют на сборку без решения по технологии соединения.
Почему одной настройки станка мало
Ограничитель глубины помогает повторять операцию, но не измеряет готовый желобок. На результат влияют фактический наружный диаметр трубы, толщина стенки, материал, состояние роликов, положение опоры и подача прижима. После перехода на другой размер или партию труб прежнюю настройку нужно подтвердить новой пробной деталью.
Удобный порядок работы такой: подготовить ровный торец, выбрать подходящие ролики, выставить трубу на станке и опоре, сделать пробный желобок, измерить его π-лентой и только затем переходить к серии. В процессе работы периодически повторяйте проверку, особенно если меняются труба, оснастка или поведение станка.
π-лента не заменяет весь контроль соединения, но закрывает его ключевой этап: дает измеряемый диаметр накатанного желобка. Это надежнее, чем оценивать готовность трубы по виду канавки или по положению рукоятки станка.
