Таблица глубины желобка: почему нельзя брать настройку от другого станка

При подготовке труб под муфтовое соединение хочется найти таблицу, выбрать строку с нужным диаметром и сразу настроить желобонакатчик. Но одна и та же цифра в разных инструкциях может относиться к глубине желобка, его диаметру или положению ограничителя станка. Если перенести настройку на другую модель, первая же труба может выйти за допуск.

Какую таблицу вы открыли

Для начала прочитайте заголовок и обозначения столбцов. В инструкции станка таблица может помогать выставить ограничитель или выбрать ролики под размер трубы. В документации к муфте приводят размеры готового желобка, необходимые для сборки соединения. Эти таблицы решают разные задачи: первая помогает получить результат на оборудовании, вторая задает, каким должен быть результат.

Проверьте, что в выбранной строке совпадают не только номинальный размер, но и фактический наружный диаметр трубы, материал, толщина стенки и тип желобка. У труб одинакового условного прохода наружные размеры и требования к соединению могут различаться. Дюймовое обозначение само по себе не подтверждает совместимость.

Почему настройка не переносится между станками

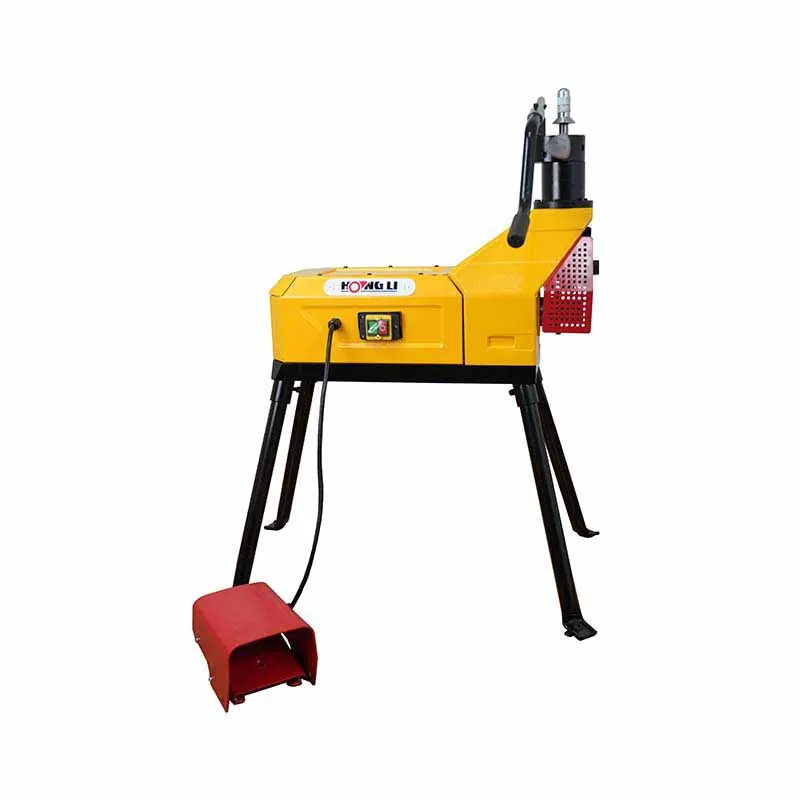

Даже у желобонакатчиков HONGLI разных серий отличаются ролики, привод, узел прижима и способ установки ограничителя. Число оборотов регулировки или положение упора имеет смысл только вместе с инструкцией к конкретному станку и комплекту оснастки. У другого оборудования такая же отметка не обязана давать тот же диаметр желобка.

Есть и вторая причина: настройка ограничителя — это исходная точка, а не измерение трубы. Фактический наружный диаметр и стенка заготовки, износ роликов и положение трубы на опоре влияют на готовый профиль. Поэтому даже верную строку таблицы подтверждают пробной накаткой.

Глубина и диаметр желобка — разные размеры

В разговоре монтажники часто называют «глубиной» любой размер, связанный с накаткой. При контроле важно уточнять, что именно указано в таблице. Глубина описывает, насколько поверхность опущена относительно исходной наружной поверхности трубы. Диаметр желобка — наружный диаметр, измеренный по его дну. Он зависит и от исходного диаметра трубы.

Для проверки диаметра удобна π-лента: ее укладывают по дну желобка на остановленной трубе и сравнивают показание с допуском соединительной системы. Отдельно проверяют ширину и положение желобка, состояние уплотнительной зоны и другие размеры, которые требует производитель муфты. По одной «универсальной глубине» нельзя подтвердить пригодность соединения.

Рабочий порядок перед серией

1. Найдите руководство к своей модели станка и определите подходящий комплект роликов.
2. Уточните трубу: материал, наружный диаметр и толщину стенки. Сверьте их с возможностями оборудования.
3. Возьмите размеры готового желобка из требований производителя выбранной муфты. Проверьте единицы измерения и обозначения размеров.
4. Выставьте начальную настройку по руководству станка и сделайте пробный желобок на подходящем отрезке.
5. Измерьте готовый профиль. Если он вне допуска, корректируйте настройку только по инструкции к своему станку и повторяйте измерение.

После смены размера трубы, материала, роликов или партии заготовок сделайте новую пробную деталь. Таблица ускоряет настройку, но решение о пригодности трубы для монтажа принимает измерение готового желобка. Если обозначения в руководстве и требованиях муфты не совпадают, лучше уточнить их до начала серии, чем исправлять уже подготовленные трубы.
