Как заменить плашки в резьбонарезной головке: нумерация и установка

Плашки устанавливаются в резьбонарезную головку комплектом. Если перепутать их местами или поставить элемент не той стороной, зубья будут работать неравномерно, а резьба может получиться с заусенцами и неправильным профилем.

Перед заменой отключите станок

Остановите оборудование, отсоедините его от электросети и дождитесь полной остановки шпинделя. Работайте в перчатках, очистите головку и плашки от масла и стружки. Подготовьте полный комплект элементов одного типа и диапазона.

Конструкция головок HONGLI различается. Порядок ниже описывает распространённый принцип для головок с четырьмя пронумерованными плашками. Перед заменой проверьте руководство именно к вашей головке — автоматической 424, 432, 443, 444 или ручной модели.

1. Освободите головку

Переведите головку в положение, в котором плашки можно снять без усилия. Ослабьте фиксатор или рукоятку по инструкции и извлеките старый комплект.

Не поддевайте плашку отвёрткой и не ударяйте по корпусу головки. Если элемент не выходит, в пазах может оставаться стружка или фиксатор ещё не полностью отпущен.

2. Подберите новый комплект

Проверьте четыре параметра:

• стандарт резьбы — BSPT, BSPP, NPT или метрический;
• диапазон диаметра трубы;
• тип и посадку резьбонарезной головки;
• совместимость со станком или клуппом.

Например, плашки BSPT HONGLI предназначены для конической трубной резьбы, а BSPP — для цилиндрической. Внешне похожие элементы нельзя смешивать в одном комплекте.

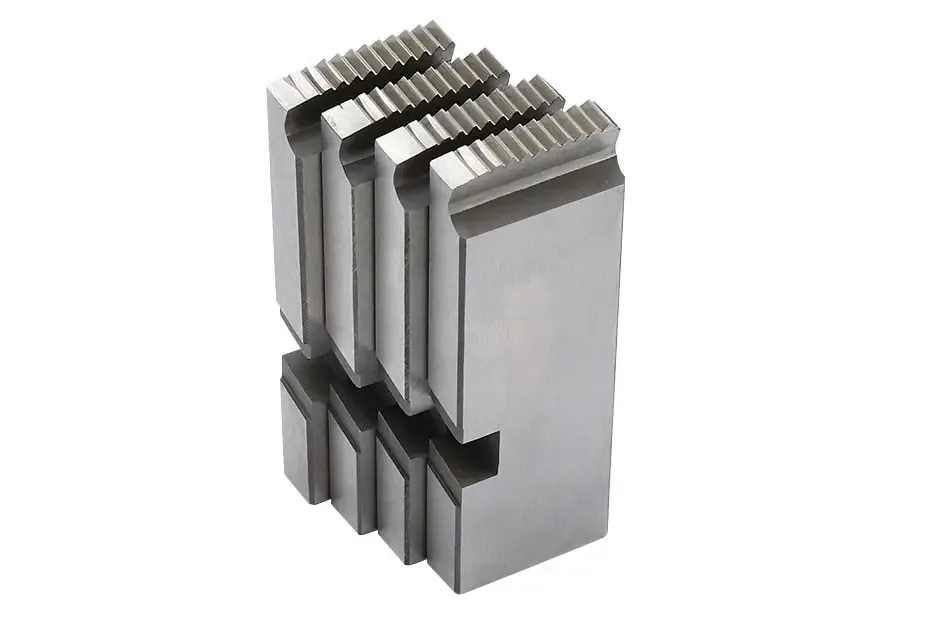

3. Найдите номер на каждой плашке

На комплекте обычно нанесены номера от 1 до 4. Посмотрите, как нумерация обозначена на вашей головке: у разных конструкций положение первого паза и направление установки могут отличаться.

Разложите плашки по порядку перед установкой. Если маркировка затёрта или плохо читается, не определяйте положение только по внешнему виду — обратитесь к руководству или сервисному специалисту.

4. Установите плашку № 1

Оставьте головку в открытом положении и вставьте плашку № 1 в паз с таким же номером. Элемент должен войти до конца и зафиксироваться штатным фиксатором. Лёгкий щелчок может означать, что плашка встала на место, но главным подтверждением служит полная посадка без люфта.

Не разворачивайте плашку произвольно. Рабочие зубья должны быть направлены в сторону трубы так, как показано в руководстве к головке.

5. Установите плашки № 2, 3 и 4

По очереди вставьте оставшиеся элементы в пазы с соответствующими номерами. После каждого элемента убедитесь, что он сел до упора и не выступает относительно соседних плашек.

Порядок важен: комплект рассчитан на совместную работу зубьев. Не заменяйте только одну плашку, если производитель головки требует устанавливать полный комплект. Новые и сильно изношенные элементы могут по-разному снимать металл.

6. Настройте размер головки

После установки всех плашек переведите головку в рабочее положение и установите размер по шкале, соответствующий диаметру трубы. Зафиксируйте рукоятку или замок, предусмотренный конструкцией.

Шкала не заменяет проверку плашек: выбранный размер должен совпадать с диапазоном комплекта. Если головка не фиксируется или элементы двигаются, не запускайте станок.

7. Проверьте установку перед нарезанием

Перед включением убедитесь, что:

• все четыре плашки стоят в правильных пазах;
• комплект соответствует стандарту и диаметру резьбы;
• головка закрывается и фиксируется без люфта;
• труба зажата по оси и не смещается;
• масло подаётся к зоне резания.

Сделайте пробное нарезание на подходящей заготовке. Если первые витки получаются рваными, плашки заедают или головка уходит в сторону, остановите станок и повторите проверку установки.

Если номера не совпадают

У разных головок нумерация, шкала и способ фиксации могут отличаться. Нельзя переносить порядок установки с одной модели на другую без проверки. В частности, видеоинструкция производителя для SQ50B1, SQ80D1 и SQ100D1 не заменяет руководство для всех головок HONGLI.

Если на вашей головке нет понятной маркировки, сфотографируйте головку и комплект плашек, запишите модель оборудования и уточните порядок у поставщика или сервисной службы. Это безопаснее, чем пробовать разные положения на работающем станке.

Уход после замены

Удалите остатки стружки, нанесите подходящее масло на рабочую зону и храните запасной комплект в сухом месте. После работы очищайте плашки и проверяйте зубья: сколы и сильное затупление ухудшают качество резьбы.

Подобрать сменную оснастку можно в разделе плашек и резьбонарезных головок HONGLI. Перед заказом сопоставьте маркировку головки, стандарт резьбы и диапазон трубы.
