Желобонакатчик Hongli G8: как устроен и для каких работ подходит
Когда на объекте приходится готовить трубы разных диаметров под муфтовое соединение, важны устойчивое вращение заготовки и одинаковая глубина желобка от детали к детали. Для таких задач предназначен гидравлический желобонакатчик Hongli G8. Он работает с трубами диаметром от 1 до 8 дюймов и сочетает электрический привод с гидравлической подачей накатного ролика.
Как G8 формирует желобок
Труба опирается на ведущий вал и вращается вместе с ним. Накатной ролик прижимает ее снаружи: металл постепенно деформируется, образуя круговой желобок заданной глубины. Стенка при этом не срезается, как при механической проточке. Правильная геометрия желобка нужна для посадки соединительной муфты и уплотнения.
На Hongli G8 прижим создает встроенная гидравлическая система. Оператор подает ролик постепенно и контролирует глубину с помощью регулировочного механизма. Такой способ помогает избежать резкого воздействия на трубу и настроить станок под конкретный размер.
Что важно в конструкции
G8 оснащен асинхронным двигателем мощностью 750 Вт и рассчитан на питание от сети 220 В, 50 Гц. В российском описании указана скорость вращения 26 об/мин. Невысокая скорость удобна для наблюдения за положением трубы и ходом накатки.
Производитель выделяет обновленный гидравлический насос и конструкцию приводного вала, рассчитанную на регулярную работу. Для оператора практическое значение имеет возможность регулировать прижим и менять ролики при переходе на другой диаметр. Ножная педаль освобождает руки для управления процессом, но трубу нельзя придерживать руками возле вращающихся роликов.

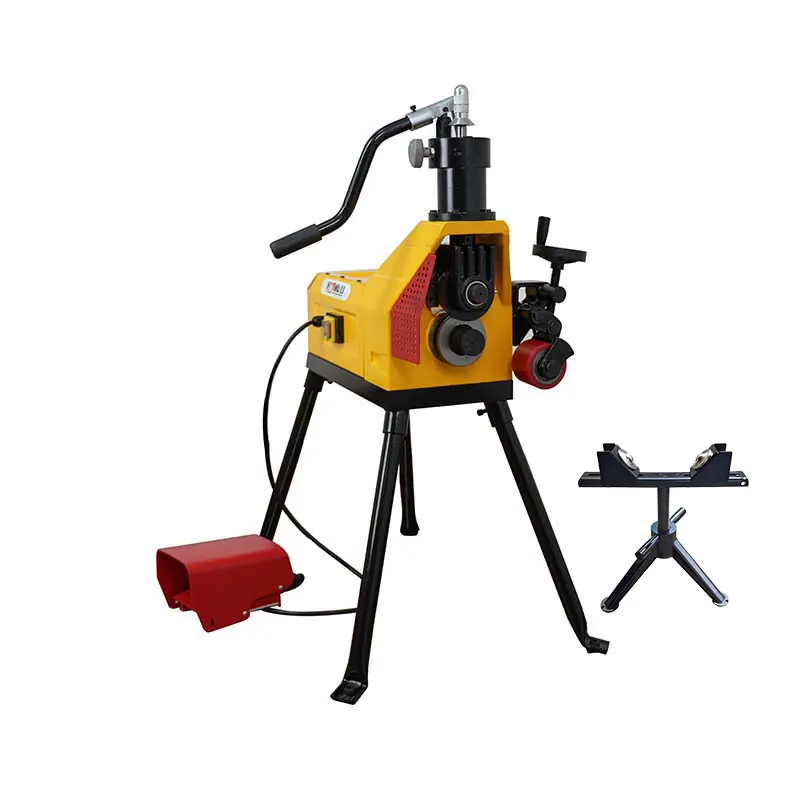

Станок стоит на опорных ножках. Длинную или тяжелую трубу поддерживают отдельной регулируемой опорой: без нее заготовка может уйти с оси и желобок получится неравномерным. На фото показаны G8, педаль и опора для трубы; фактический состав поставки уточняйте при заказе.
Для каких труб подходит G8
Рабочий диапазон модели — 1–8 дюймов. Российский каталог указывает применение для стальных и оцинкованных труб сортамента Sch10–Sch40. Это не означает, что любая стенка доступна на каждом диаметре: допустимое сочетание размера, материала и толщины проверяют по руководству и выбранному комплекту роликов.
G8 подойдет монтажным организациям, которые регулярно собирают трубопроводы водоснабжения, пожаротушения и промышленные сети на муфтовых соединениях. Если основная работа ограничена трубами до 6 дюймов, можно сравнить его с Hongli YG6C-A. Для проектов с трубами до 12 дюймов предусмотрен Hongli G12D.
Как подготовить рабочее место
Установите станок на ровной устойчивой поверхности. Оставьте место для подачи трубы и ее свободного вращения. Опору расположите так, чтобы труба входила между роликами без заметного перекоса. Для длинных заготовок особенно важно проверить положение до включения привода.
Подготовьте трубу: торец должен быть отрезан ровно и очищен от крупных заусенцев, а участок под желобок — без вмятин и сильной коррозии. Подберите ролики под наружный диаметр и материал. Перед серией одинаковых деталей сделайте пробную накатку и измерьте полученный желобок по требованиям соединительной системы.
Подавайте ролик постепенно, согласно инструкции к станку. Если труба начинает уходить в сторону, появляется необычный шум или проскальзывание, остановите вращение и проверьте положение заготовки, опоры и роликов. Попытка исправить перекос увеличением прижима обычно ухудшает результат.
На что обратить внимание при покупке
Для выбора G8 недостаточно знать только максимальный диаметр 8 дюймов. Запишите типы труб, толщину стенки, размеры будущих соединений и частоту работы. Проверьте наличие нужных роликов и ведущих валов, подходящей опоры и сети 220 В на месте установки.
Если диапазон 1–8 дюймов совпадает с вашими задачами, G8 дает возможность обрабатывать распространенные монтажные диаметры на одном станке. Характеристики модели и варианты подбора оборудования представлены в разделе желобонакатчиков Hongli.
