BSPP, BSPT и метрическая резьба: какие плашки заказать для станка
«Нужны плашки на полдюйма» — частый запрос. Но одного размера мало. На одной заготовке нужна цилиндрическая трубная резьба, на другой — коническая, а для шпильки того же участка вообще понадобится метрическая. Если перепутать тип, станок сделает аккуратные витки, которые не подойдут к ответной детали.
Мы начинаем подбор не с материала плашек и не с цены. Сначала просим обозначение резьбы из чертежа, спецификации или с детали, с которой предстоит соединение. Это самый короткий путь к правильной оснастке.
Три обозначения, которые нельзя сваливать в одну кучу
| Что указано | Что нарезаем | Что важно при подборе |
|---|---|---|
| BSPP; на российских чертежах часто G | Цилиндрическую трубную резьбу | Проверить размер и конструкцию уплотнения в соединении. Сама такая резьба не означает, что соединение будет герметичным без предусмотренного уплотнения. |
| BSPT; для наружной конической резьбы встречается R | Коническую трубную резьбу | Проверить обозначение ответной резьбы и способ герметизации по проекту. Одного совпадения размера недостаточно. |
| M | Метрическую резьбу на болте, шпильке или другой металлической детали | Нужны диаметр и шаг резьбы, а также подходящая головка. Запись вроде М20×1,5 показывает оба размера; это пример обозначения, а не указание на конкретный комплект в продаже. |
Для российских проектов цилиндрическую трубную резьбу описывает ГОСТ 6357-81, коническую — ГОСТ 6211-81. Метрическая резьба живёт по другим размерам и шагам, в том числе по ГОСТ 24705-2004. Если в задании написано просто «резьба 1/2», мы уточняем обозначение, а не выбираем плашки наугад.
BSPP и BSPT: почему одинаковый «дюйм» не спасает

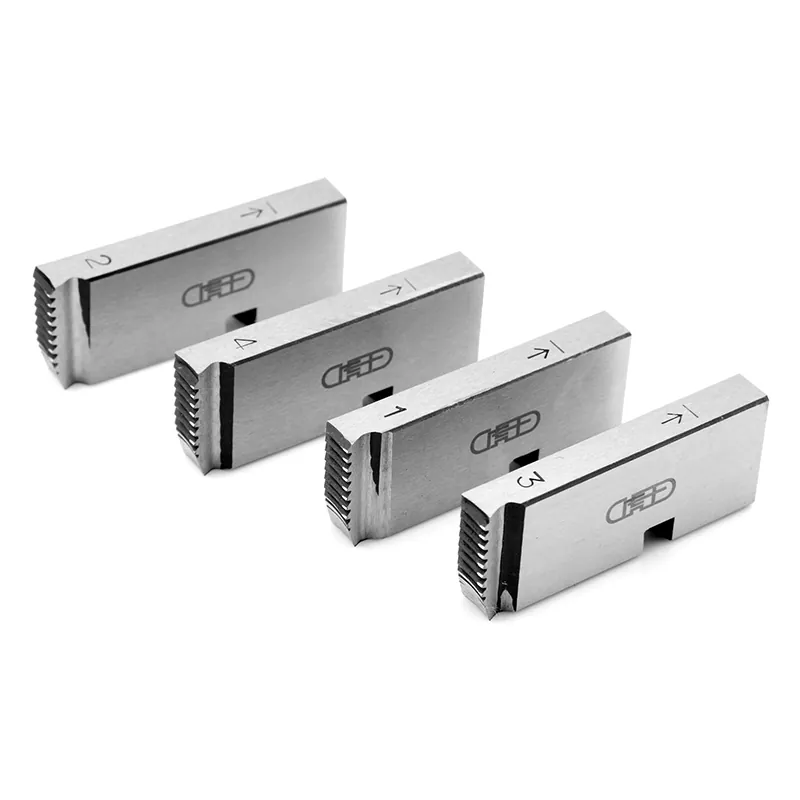

BSPP формирует цилиндрическую резьбу: её наружный диаметр по длине нарезанной части не меняется как у конуса. Такой тип встречается, например, там, где герметичность обеспечивает предусмотренная конструкцией прокладка или другое уплотнение вне витков. Для него у нас есть плашки HONGLI BSPP в диапазонах 1/2–3/4″ и 1–2″.
BSPT — коническая трубная резьба. Для неё в нашем ассортименте есть плашки HONGLI BSPT: комплекты 1/2–3/4″ и 1–2″, а также варианты для более крупных размеров. Если в чертеже стоит R 1/2, нам нужен именно комплект для наружной конической резьбы нужного размера.
При этом «цилиндрическая» и «коническая» не означают, что любые две детали этих типов заведомо нельзя соединить. ГОСТ 6211-81 предусматривает, в частности, соединение наружной конической резьбы с определённой внутренней цилиндрической. Но это должно быть задано конструкцией и проверено по стандарту. Просто взять плашки BSPP вместо BSPT, потому что на обоих наборах написано 1/2″, нельзя.
И ещё один рабочий нюанс: обозначение 1/2″ у трубной резьбы — не команда искать заготовку с наружным диаметром ровно 12,7 мм. Это условный размер резьбы. Если размер трубы вызывает сомнения, пришлите нам её стандарт или маркировку, а не только замер рулеткой.
Когда нужны метрические плашки
Для болтов, шпилек и других деталей с обозначением M подбираем метрические плашки HONGLI. В российском каталоге представлены позиции от M12 до диапазона M42–M45. Здесь дюймовые обозначения трубной резьбы вообще не помогают: смотрим диаметр в миллиметрах и шаг по чертежу.
Особенно важно назвать шаг, если он отличается от привычного для данного диаметра. По одной надписи «М20» не стоит делать вывод, что оснастка подходит под конкретную деталь. Мы сверяем полную спецификацию, а затем — исполнение плашек и головки станка.
Что ещё проверить перед заказом
Тип резьбы определили. Теперь осталось три практических вопроса:
- Какой размер нужен? Для трубной резьбы укажите все рабочие размеры, например 1/2″ и 3/4″, а не только максимальный диаметр станка. Для метрической — диаметр и шаг каждой детали.
- Какая головка стоит на станке? Плашки одного стандарта и размера могут различаться посадкой. Мы просим модель станка и обозначение резьбонарезной головки. Если маркировка стёрлась, поможет её фото и фото старого комплекта.
- Какая заготовка и объём работы? Это уже вопрос выбора материала и исполнения оснастки. Например, среди BSPT-плашек HONGLI есть варианты Alloy и HSS. Но более дорогая сталь не исправит ошибку в стандарте резьбы или несовместимость с головкой.
На сайте мы называем расходную оснастку плашками. Если говорим об отдельных режущих элементах внутри комплекта, используем и слово гребёнки. При заказе важно не смешивать отдельные гребёнки разных комплектов: режущий набор должен соответствовать головке и работать как единое целое.
Быстрая проверка на примере
Бригаде нужно нарезать резьбу на стальной трубе под соединение, а рядом изготовить несколько шпилек. В спецификации трубы стоит G 1/2, на чертеже шпильки — M16 с указанным шагом.
Для трубы мы подбираем комплект BSPP 1/2–3/4″, сверяем его посадку с головкой и проверяем, как уплотняется соединение. Для шпилек нужен отдельный метрический комплект под M16 и заданный шаг. Один набор на обе задачи не подойдёт, даже если станок способен выполнять обе операции.
Если обозначение в документах неясное, лучше остановиться до нарезания. Напишите нам модель станка, маркировку головки, размер и тип резьбы, а также материал заготовки. Мы поможем подобрать плашки и резьбонарезную оснастку HONGLI под вашу работу — без экспериментов на чистовой трубе.
