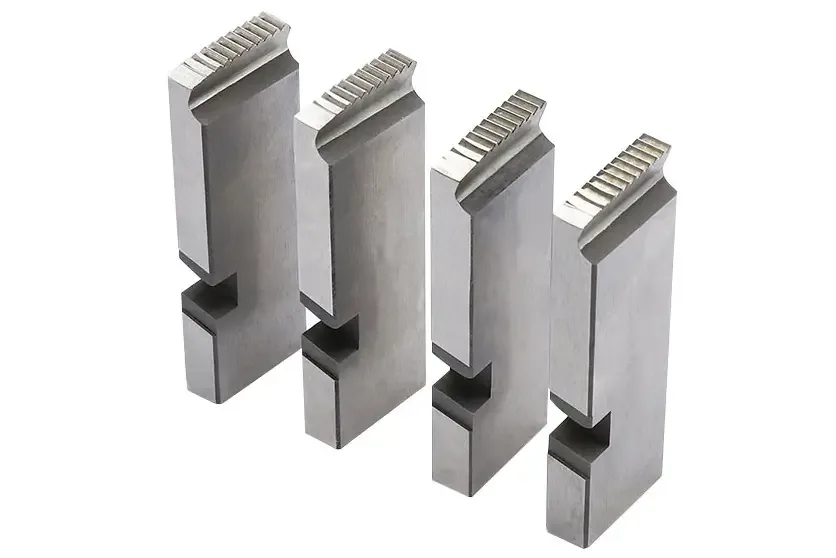

Как HONGLI изготавливает плашки HSS с фрезерованными зубьями

Плашки — это режущая часть резьбонарезной головки, которая непосредственно формирует профиль трубной резьбы. От качества стали, термообработки и геометрии зубьев зависит, насколько ровно инструмент снимает металл и как точно получается резьба.

Почему для плашек используют HSS

В производстве плашек HONGLI применяется быстрорежущая сталь M2 HSS, известная также под обозначением W6Mo5Cr4V2. Этот материал сохраняет режущие свойства при нагреве, который возникает во время нарезания резьбы, и подходит для обработки стальных труб при регулярной нагрузке.

На практике одной марки стали недостаточно. Важны чистота заготовки, точность изготовления и правильная термообработка. Поэтому материал рассматривается вместе с формой зубьев и способом их обработки.

Что даёт вакуумная закалка

После изготовления заготовки проходят профессиональную термообработку с вакуумной закалкой. Её задача — сформировать необходимую твёрдость режущего элемента и сохранить геометрию рабочих кромок.

Для оператора это означает более предсказуемую работу комплекта при соблюдении режима резания. Однако даже качественная HSS-оснастка быстро потеряет свойства, если использовать неправильное масло, работать с перекошенной трубой или выбирать плашки не по стандарту резьбы.

Полное фрезерование зубьев

При фрезеровании полного профиля каждый зуб формируется точно по заданной геометрии. Рабочая поверхность получается ровной, а переходы между зубьями сохраняют одинаковый шаг.

Такая обработка помогает плашкам снимать металл последовательными режущими кромками и формировать чистый профиль резьбы. Это особенно важно, когда соединение должно навинчиваться без заеданий и сохранять герметичность после сборки.

Технологию нельзя сводить к обещанию универсально большего ресурса. Срок службы зависит от диаметра трубы, материала заготовки, подачи масла, выбранной скорости и того, насколько своевременно оператор очищает оснастку от стружки.

Зачем обрабатывают пазы плашки

В конструкции плашки есть посадочные и направляющие пазы, по которым она устанавливается в резьбонарезную головку. Их обработка с фасками облегчает установку и помогает правильно расположить каждый элемент комплекта.

Перед началом работы проверьте, что плашки установлены в головку в нужном направлении и зафиксированы без люфта. Если элемент входит с усилием, имеет заусенцы или не совпадает с посадочным местом, не подгоняйте его напильником — подберите совместимую оснастку.

Полный профиль и выбор оснастки

Для небольших диаметров труб часто применяют плашки с полным профилем зубьев. Такой комплект формирует резьбу за один проход, если это предусмотрено станком и режимом работы.

Для крупных диаметров используются другие варианты оснастки, рассчитанные на особенности обработки. Они могут формировать профиль за несколько проходов. Поэтому нельзя устанавливать плашки от одного диапазона в головку другого, даже если внешне элементы похожи.

Подбирайте комплект по четырём параметрам:

• стандарту резьбы — например BSPT, BSPP, NPT или метрическому;
• диапазону диаметра трубы;
• типу резьбонарезной головки;
• модели станка или клуппа.

В каталоге HONGLI есть плашки BSPT, BSPP и метрические плашки. Для каждой операции проверяйте соответствие стандарта и посадки.

Как технология проявляется в работе

Даже хорошо изготовленные плашки не компенсируют ошибки эксплуатации. Перед нарезанием резьбы:

• закрепите трубу по оси и исключите её перекос;
• установите полный комплект плашек одного стандарта и размера;
• проверьте подачу масла к месту резания;
• выберите скорость по диаметру и материалу трубы;
• удаляйте стружку только после остановки станка.

Если на готовой резьбе появились заусенцы, рваные витки или заметный перекос, сначала проверьте установку трубы, состояние головки и соответствие плашек. Не пытайтесь исправить брак увеличением усилия на подаче.

Когда менять плашки

Плашки пора заменить, если на зубьях появились сколы, трещины или заметное затупление, а очистка не устраняет дефект. Признаком износа также служит повторяющееся ухудшение профиля при исправном станке, правильной скорости и достаточной подаче масла.

Меняйте комплект целиком, если это предусмотрено конструкцией головки. Смешивание новых и сильно изношенных элементов может привести к неравномерной нагрузке и разному профилю витков.

Главное при выборе оснастки

Производство плашек из M2 HSS, вакуумная закалка и фрезерование полного профиля помогают получить точную геометрию режущих зубьев. Но результат зависит от всей системы: совместимости плашек с головкой, фиксации трубы, масла и режима работы.

Перед заказом сверяйте стандарт резьбы, диапазон диаметра и тип посадки. В разделе оснастки для резьбонарезных станков HONGLI можно подобрать плашки и головки для оборудования соответствующего типа.
