Как подготовить трубу и желобонакатчик к накатке желобка

Накатка желобка начинается задолго до первого оборота трубы. Если станок стоит неровно, длинная заготовка провисает, а торец срезан наискось, точную геометрию соединения трудно получить даже на исправном оборудовании. Несколько минут подготовки помогают избежать увода трубы, повторной обработки и брака при сборке трубопровода.

Сначала проверьте трубу

Убедитесь, что наружный диаметр, материал и толщина стенки трубы входят в рабочий диапазон станка и установленных роликов. Похожий диаметр еще не означает, что можно использовать любой комплект оснастки: для разных размеров и типов труб производитель предусматривает соответствующие ролики.

Осмотрите участок, где будет формироваться желобок. На нем не должно быть заметных вмятин, повреждений и загрязнений, которые помешают равномерной прокатке. Особое внимание уделите торцу. Он должен быть ровным и чистым, без выраженного скоса и заусенцев. Косой торец может стать причиной того, что труба начнет уходить в сторону во время вращения.

Если трубу только что отрезали, удалите заусенцы и проверьте перпендикулярность реза. Для серийной подготовки заготовок это удобнее делать до установки у желобонакатчика: тогда качество торца можно оценить спокойно, без спешки у работающего станка.

Поставьте станок на устойчивое основание

Желобонакатчик должен стоять ровно и не смещаться при работе. Перед включением проверьте опоры и крепления, свободное пространство вокруг педали или выключателя, состояние кабеля и доступность органов управления. Оператору должно быть удобно остановить вращение, не обходя длинную трубу и не приближаясь к роликам.

Затем осмотрите рабочую зону: ролики должны быть чистыми, без налипшей стружки и посторонних предметов. Убедитесь, что нужный комплект роликов установлен и закреплен согласно руководству. Настройку глубины желобка выполняйте по требованиям соединительной системы и инструкции к станку, а не «на глаз» по усилию рукоятки.

Поддержите длинную трубу

Длинную заготовку нельзя оставлять висеть на роликах станка. Трубная опора принимает ее вес и помогает сохранить нужное положение при вращении. Выставьте опору так, чтобы труба лежала устойчиво и не создавала бокового усилия на ролики. После установки проверьте положение заготовки на неподвижном станке и при необходимости поправьте высоту и направление опоры.

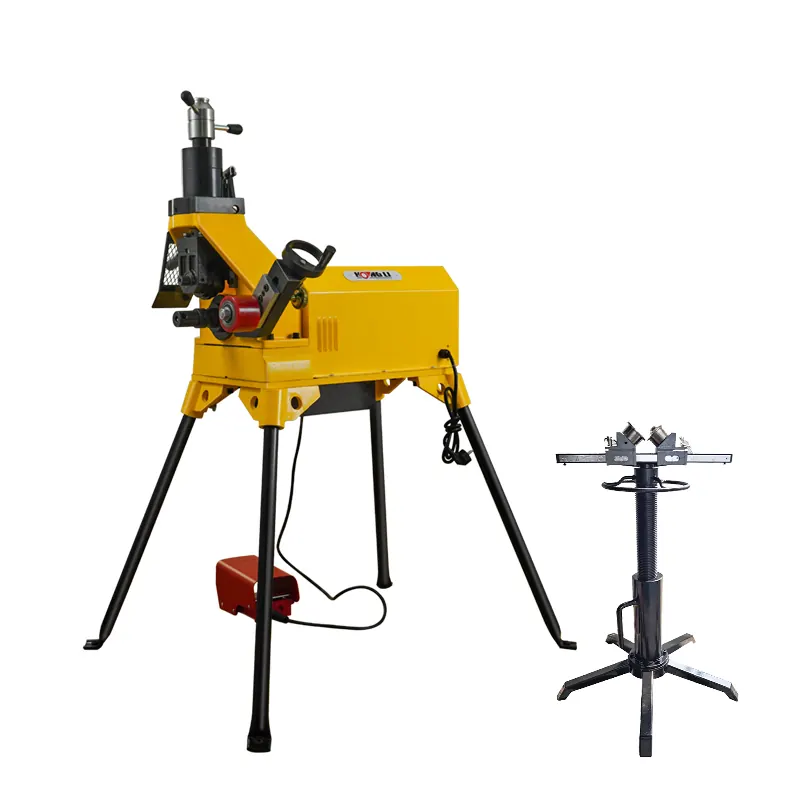

На фотографии показан желобонакатчик HONGLI G12 с отдельной опорой. В российском ассортименте также представлена роликовая опора HONGLI 1109, которая помогает поддерживать вращающуюся трубу при обработке. Конкретную опору выбирайте по диаметру и массе заготовки, а также по условиям рабочего места.

Проверьте гидравлику до начала работы

На гидравлическом желобонакатчике осмотрите насос и цилиндр: нет ли следов утечки, повреждений и необычно свободного хода рукоятки. Уровень гидравлического масла и порядок его проверки берите из руководства вашей модели. Там же указаны подходящий тип масла и правила обслуживания. Не заменяйте гидравлическое масло маслом для резьбонарезания — это разные жидкости для разных узлов.

Если прижимной ролик не движется, идет рывками или не удерживает положение, сначала устраните неисправность. Накатка с нестабильным прижимом не позволит надежно контролировать глубину желобка.

Короткий чек-лист перед первой трубой

1. Подтвердите совместимость трубы, роликов и станка по диаметру, материалу и толщине стенки.
2. Подготовьте ровный, чистый торец и осмотрите участок будущего желобка.
3. Установите желобонакатчик устойчиво; проверьте управление, кабель и чистоту роликов.
4. Поддержите длинную трубу опорой и выставьте ее без перекоса.
5. Проверьте доступные оператору пункты обслуживания гидравлики по руководству.
6. Сделайте пробный желобок и измерьте его по требованиям используемой соединительной системы. Только после проверки переходите к серии.

Все регулировки, очистку и измерения выполняйте на остановленном оборудовании. Не придерживайте трубу руками возле вращающихся роликов.

После смены очистите рабочие поверхности и выполните предусмотренную руководством смазку и защиту металлических деталей от коррозии. Такой уход занимает меньше времени, чем поиск причины неравномерной накатки на следующем объекте. Подобрать станок под объем работ и диапазон труб можно в разделе желобонакатчиков HONGLI.
